Блок зарядки літієвих акумуляторів BMS 2S-3S 15W 8.4В 12.6В 1.5A з інтерфейсом Type-C USB

Блоки заряджання збірок на літієвих акумуляторах BMS 2S-3S 15W 8.4В 12.6В 1.5A з інтерфейсом Type-C USB

Підходять для заряджання складання акумуляторів 18650 2S-3S (змінюється за допомогою перемички).

Ці плати можна використовувати як з функцією BMS так і без неї, при цьому необхідно використовувати додаткову плату BMS.

Вхідна напруга: 3-6 В постійного струму (рекомендується 5 В)
Вхідний струм: 1 А (версія 1 А); 2 А (версія 2 А); 4 А (версія 4 А)
Напруга зарядки: 8,4 В
Зарядний струм:
0.55A(1A Version);1.1A(2A Version);2.2A(4A Version)
Вихідна напруга: 8.4 В постійного струму
Штекер для підключення: USB Type C
Введення продукту
Модуль застосовується до двох або трьох послідовно з'єднаних літієвих батарей 3,7 В.

За замовчуванням – 2S. Коли використовуються збірки 2S, модуль може використовувати власну функцію вирівнювання заряду батареї, яка дуже практична.

Вхідна напруга може подаватися через Порт Type C або припаяні дроти. Коли порт Type C підключено до джерела живлення зі швидкою зарядкою, напруга заряджання автоматично регулюється для підвищення ефективності. Якщо вхідна напруга менша від напруги акумулятора при вході по дроту, модуль може працювати тільки в режимі підсилення.

Зміною номіналу резистора RISET встановлює струм заряду акумулятора: ICHG = 90000/RISET (за замовчуванням встановлено резистор 100кОм)

Резистор RVSET встановлює напругу постійного заряду напруги (за замовчуванням резистор відсутній.)

При розімкнених контактах RUV ROV плата працює в режимі 2S, при замкнених у режимі 3S.

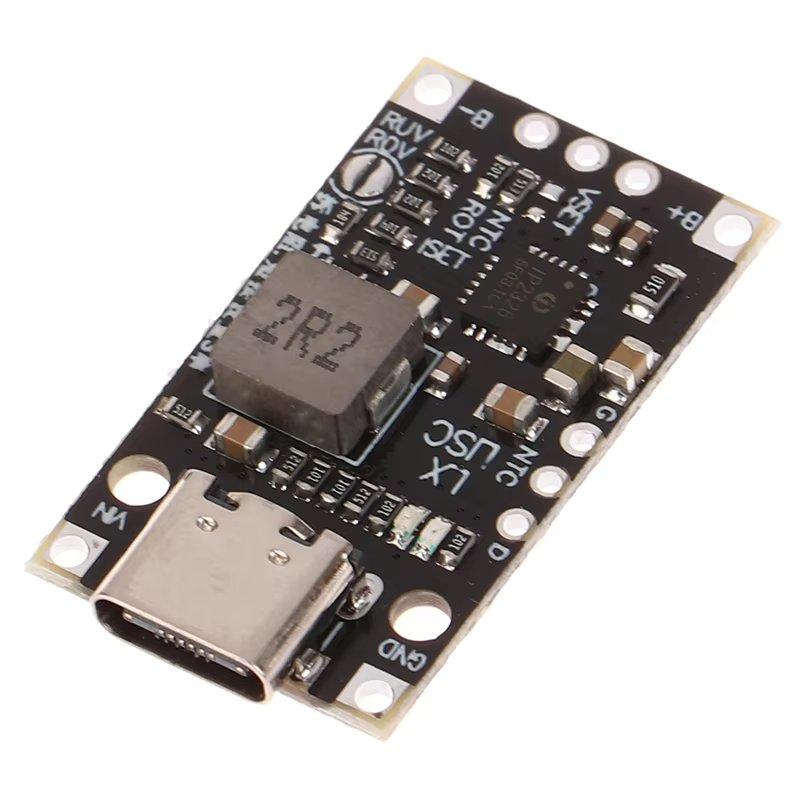

Схеми з'єднання на фото.

Параметри продукту
Підтримка QC Fast Charge
15 Вт синхронної зарядки перемикання
Ефективність заряджання 94%
Може бути встановлений для заряджання 2S або 3S літієвих батарей
Регульований струм заряджання
Регульований захист тайм-ауту заряджання

Вихід: підтримка 2S та 3S, до батареї потрібно додати захисну плату, за замовчуванням 2S, при 3S потрібно закоротити контакт, а потім прибрати опір поряд з ним. При підключенні 2S можна використовувати функцію еквалізації, дві батареї підключаються до контакту BM посередині (ця швидкість еквалізації обмежена і дві струни батарей повинні намагатися забезпечити узгодженість параметрів при використанні).

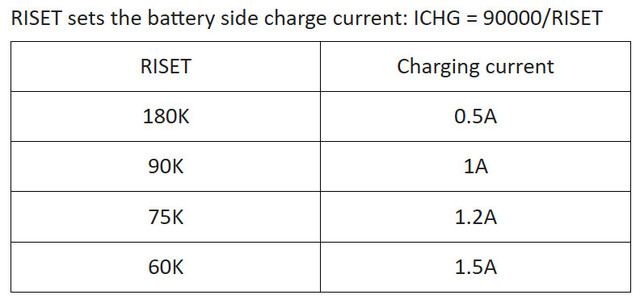

Налаштування струму: Зелена стрілка на малюнку відноситься до стандартного струму з двох паралельних налаштувань струму: 100 К (0,9 А) і 180 К (0,5 А). Резистори можуть бути зняті або замінені відповідно до ваших потреб. Формула розрахунку: струм = 90000/опір.

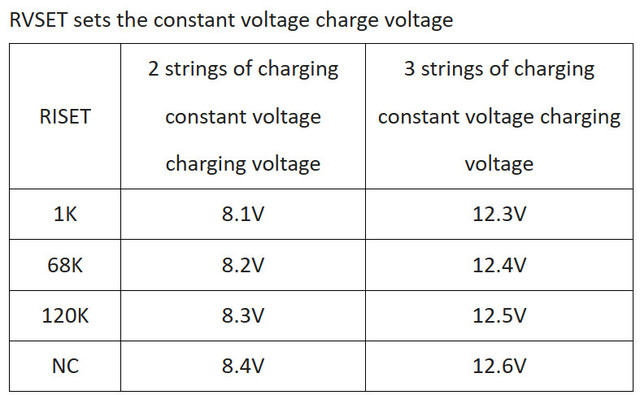

Заряджання акумулятора до налаштування напруги, за замовчуванням одиночний рядок становить 4,2 В, загальна батарея також має це значення, змінювати не потрібно. Якщо вам потрібно внести зміни, можна встановити резистор VSET плати щодо таблиці налаштування RVSET.
