Електронний модуль плата швидкого заряджання літієвих акумуляторів IP2312 4.2

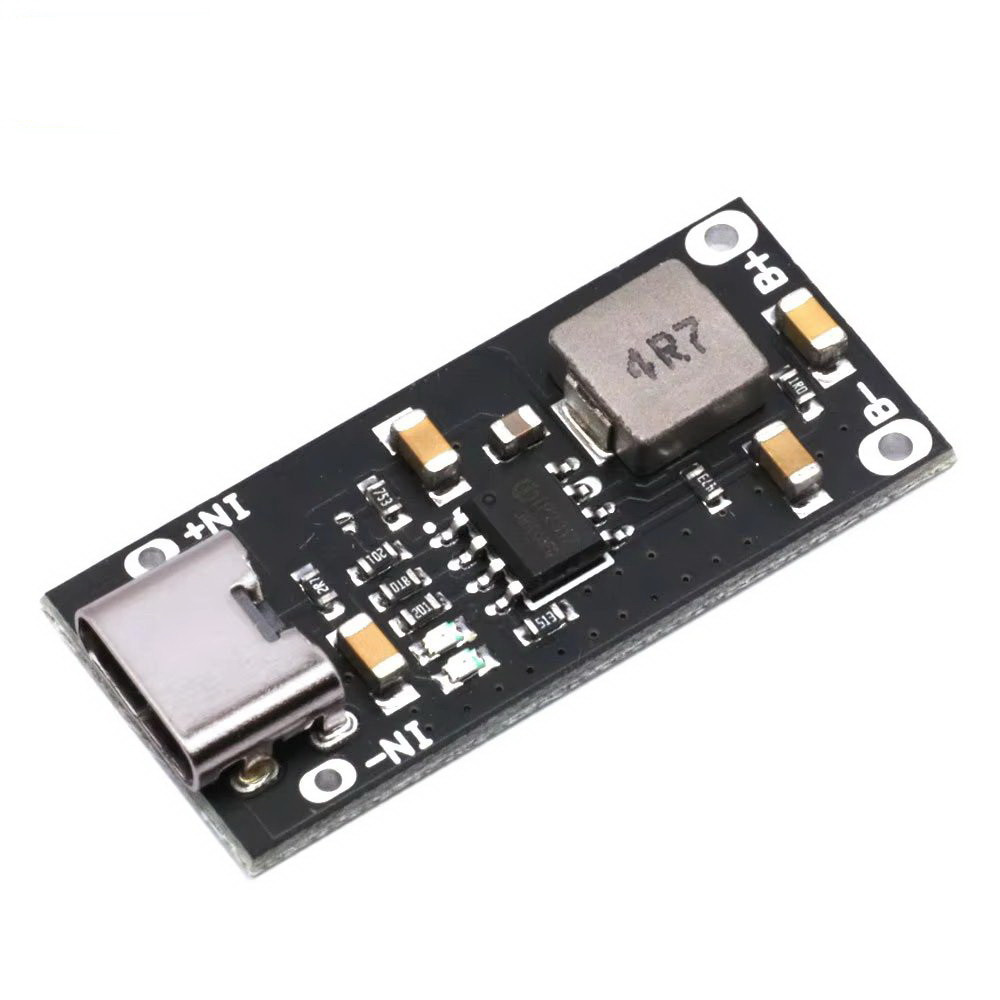

Плата на чіпі IP2312 швидкої зарядки акумуляторів типу 18650 і подібних, напругою  4.2/4.35 В режим CC/CV від Type C 5В Струм заряду 1-3А

Назва продукту: швидка зарядка літієвих акумуляторів 1-3А (зверніть увагу, що вона не підходить для літієвої залізної фосфатної батареї 3.2 В)

За замовчуванням струм заряду встановлено 3А, для струму заряджання 2А видаліть резистор або для струму заряджання 1А замініть резистор на 135K. (потрібний резистор вказано на фото)

Плата не має захисту від перезаряду/перерозряду, тому бажано використовувати плату захисту (можна також придбати в нашому магазині) або стежити за напругою заряду і вчасно відключити

• Модель: AILAVI-0503V3
• Основний керуючий чіп: IP2312
• Вхідна напруга: 4.5 ~ 5.5 ст.
• Напруга зрізу зарядки: 4.2 В/4.35 В (доступно 2 версії вихідної напруги)
• Струм заряджання: 3A (струм можна змінити шляхом налаштування опору)
• Індикатор: червоний: заряджається. Синій: заряджений. Примітка. Цей продукт не має функції індикатора живлення та не має функції захисту акумулятора.
• (У нас у продажу є плати захисту літієвих акумуляторів та плати індикатора живлення.)
• Ефективність конверсії: 3A 93%, 2А 94%, 1А 95% (дані лише для довідки)

IP2312 має повний режим заряджання CC/CV.
Коли напруга батареї нижче 3 В, вона входить у режим заряджання і заряджає акумулятор зі струмом заряджання 100 мА.
Коли напруга акумулятора перевищує 3 В, вона входить у режим постійного струму заряджання, щоб зарядити акумулятор за допомогою постійного струму.
Коли напруга батареї знаходиться близько до 4.2, а струм зарядки становить менше 300 мА, воно входить в режим зарядки постійної напруги. Після входу в режим постійної напруги зупиніть зарядку та перевірте, чи перевищує напруга батареї вище 4.15 В: якщо вона вище 4.15 В, припиніть зарядку; В іншому випадку продовжуйте заряджати, а потім перевіряйте через 4 хвилини.
Коли акумулятор повністю заряджений, якщо він виявляє, що напруга акумулятора нижче 4,1 В, він знову увімкнеться, щоб зарядити акумулятор.
