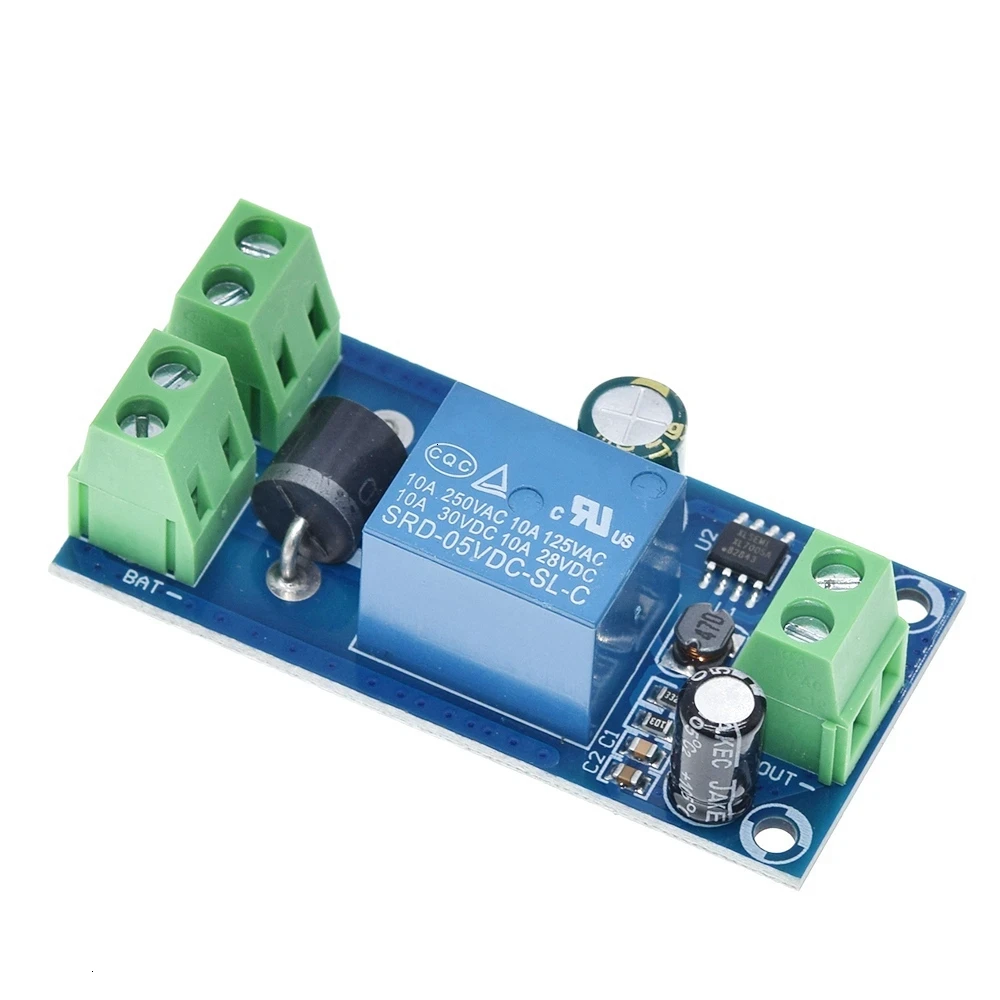

Модуль автоматичного перемикання аварійного живлення DC 5-48 В 10A ДБЖ (UPS)

Модуль автоматичного перемикання живлення DC5-48 10A

Модуль перемикання аварійного джерела живлення

Може використовуватися як ДБЖ UPS джерело безперебійного живлення для споживачів 5-48 Вольт.

Плата працює як перемикач джерел живлення. При наявності напруги в мережі - навантаження живиться від мережі. У разі відсутності напруги в мережі плата перемикає живлення навантаження від акумулятора.

Можна використовувати, наприклад, при живленні домашнього роутера або будь-якого іншого обладнання, що вимагає безперебійної роботи.

Як основне джерело живлення може бути AC-DC адаптер напруги з вихідною напругою 5-48 вольт, а як резервний - акумулятор з такою ж напругою.
Червоний світлодіод показує роботу від основного джерела, при перемиканні на резервний – вимикається.

Увага! На акумулятор, що виконує роль резервного джерела живлення, подаватиметься струм, який залежить від струму на вашому основному джерелі живлення. Це можна вирішити, випаявши основний діод у схемі.

Технічні характеристики модуля YX850:
Модель продукту YX850
Напруга основного (резервного) джерела живлення: 5-48 Вольт постійного струму.
Комутований струм: до 10 Ампер
Розміри: 61*30*18 мм (довжина * ширина * висота)
Розмір монтажного отвору: 3 мм
Відстань між настановними отворами: 23 мм
Вага: 24 грами
Примітка:

Напруга основного джерела живлення, акумулятора (резервного джерела) та навантаження мають бути однаковими.
У момент перемикання відбудеться коротке, менш ніж на 1 секунду відключення живлення.
