Модуль автоматичного перемикання аварійного живлення DC12V 10A ДБЖ (UPS)

250 ₴

  • Немає в наявності
  • Код: 15037
Модуль автоматичного перемикання аварійного живлення DC12V 10A ДБЖ (UPS)
Модуль автоматичного перемикання аварійного живлення DC12V 10A ДБЖ (UPS)Немає в наявності
250 ₴
+380 (98) 626-12-34
Олег
  • +380 (50) 080-48-84
    Анатолій
+380 (98) 626-12-34
Олег
  • +380 (50) 080-48-84
    Анатолій
повернення товару протягом 14 днів за рахунок покупця

Модуль автоматичного перемикання живлення DC12V 10A

Модуль перемикання аварійного джерела живлення

Контролер зарядки

Може використовуватися як ДБЖ UPS джерело безперебійного живлення для споживачів 12 Вольт.

Потенціометри для регулювання напруги увімкнення та вимкнення заряджання акумулятора.

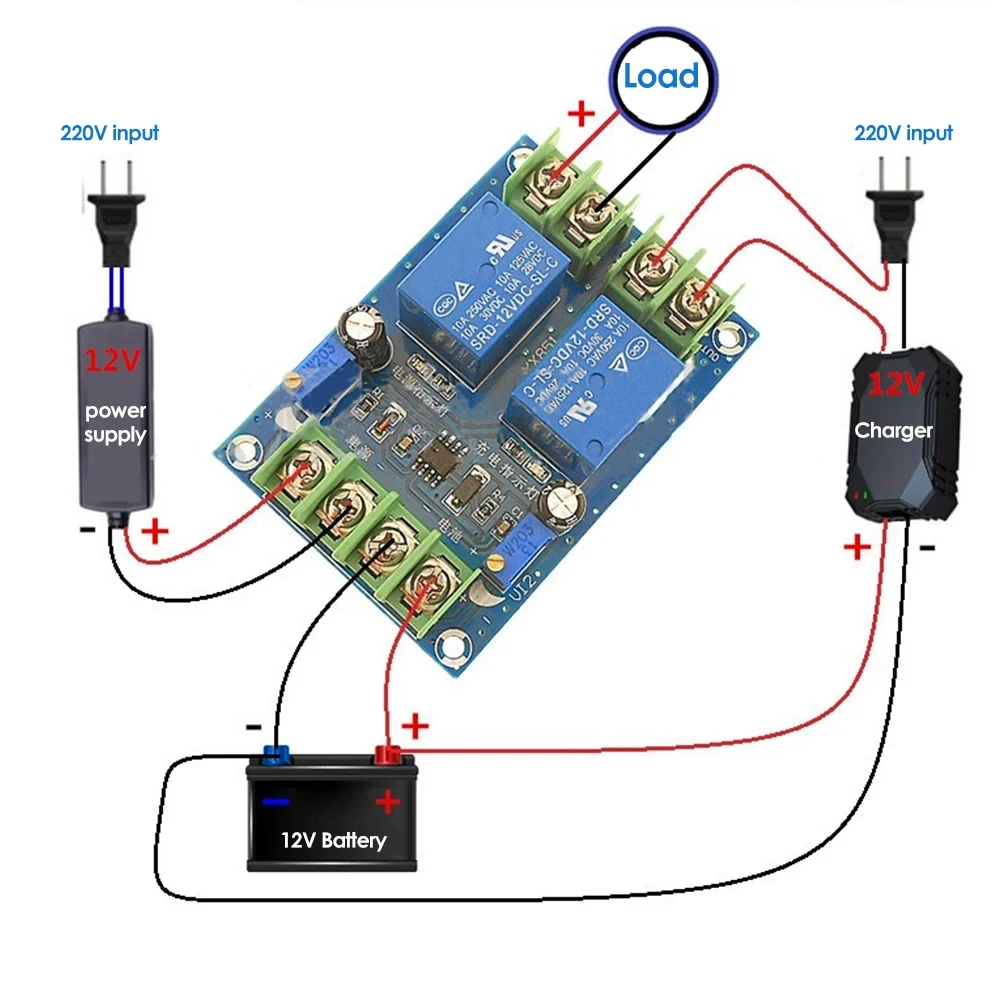

Плата працює як перемикач джерел живлення. При наявності напруги в мережі - навантаження живиться від мережі та одночасно заряджається акумулятор. У разі відсутності напруги в мережі плата перемикає живлення навантаження від акумулятора.

Можна використовувати, наприклад, при живленні домашнього роутера від повербанка або будь-якої іншої батареї.

Специфікація:
Керуюча напруга: 12 В
Струм управління: 10А
Запобіжні заходи:
Ретельно відрегулюйте потенціометр, не забудьте зробити кілька обертів під час регулювання.

Регулювання напруги увімкнення-вимкнення заряду акумулятора.

Метод 1. Регулювання напруги:

  • Подайте на клеми підключення акумулятора напругу, у якому повинен увімкнеться заряд акумулятора і відрегулюйте потенціометром VI1 момент включення реле.
  • Подайте на клеми підключення акумулятора напругу при якому повинен вимкнеться заряд акумулятора та відрегулюйте потенціометром VI2 момент вимкнення реле.
  • Напруга увімкнення та вимкнення заряджання акумулятора залежить від типу акумулятора, що використовується.

Метод 2. Регулювання від виробника:

Коли напруга другого виводу (TRIG) мікросхеми стає менше 1/2 напруги виводу п'ятого (CONT), реле включається.
Коли напруга шостого виводу (THRES) мікросхеми перевищує напругу виводу п'ятого, реле відключається.
Приклад: Увімкніть, коли напруга батареї нижче 11 В, вимкніть, коли напруга батареї перевищує 13 В, і виконайте наступні чотири кроки:
1: Спочатку введіть напругу 11 В BAT, і напруга п'ятого контакту (C0NT) чіпа складе 5,08 В.
2: Виміряйте напругу другого контакту (TRIG) чіпа, відрегулюйте RP1 і відрегулюйте напругу другого контакту (TRIG) чіпа до 1/2 напруги п'ятого контакту (C0NT) чіпа. , тобто 2,54В
3: Введіть напругу 13 В BAT, і напруга п'ятого контакту (C0NT) чіпа складе 5,08 В.
4. Виміряйте напругу шостого контакту (THRES) чіпа, відрегулюйте RP2 і відрегулюйте напругу шостого контакту (THRES) чіпа до 5,08 В.
Виконайте вищезгадані кроки, і ви зможете використовувати його у звичайному режимі. Якщо вам потрібні інші значення, налаштуйте потенціометр.

1. Використання якісних матеріалів, якість гарантована.
2. Вишуканий та красивий зовнішній вигляд.
3. Проста установка та простота експлуатації.
4. Відрегулюйте напругу за годинниковою стрілкою до високого рівня та відрегулюйте напругу за годинниковою стрілкою до низького рівня.
5. Широке застосування

Характеристики
Основні
Напруга зарядки12 В
Тип індикатораСвітлодіод
Додаткові функціїЗахист від переполюсовки, Захист від перегріву, Захист від перезаряду, Автоматичне відключення, Захист від перевантаження, Захист від короткого замикання
СтанНовий
КолірСиній
ВиробникBAT
