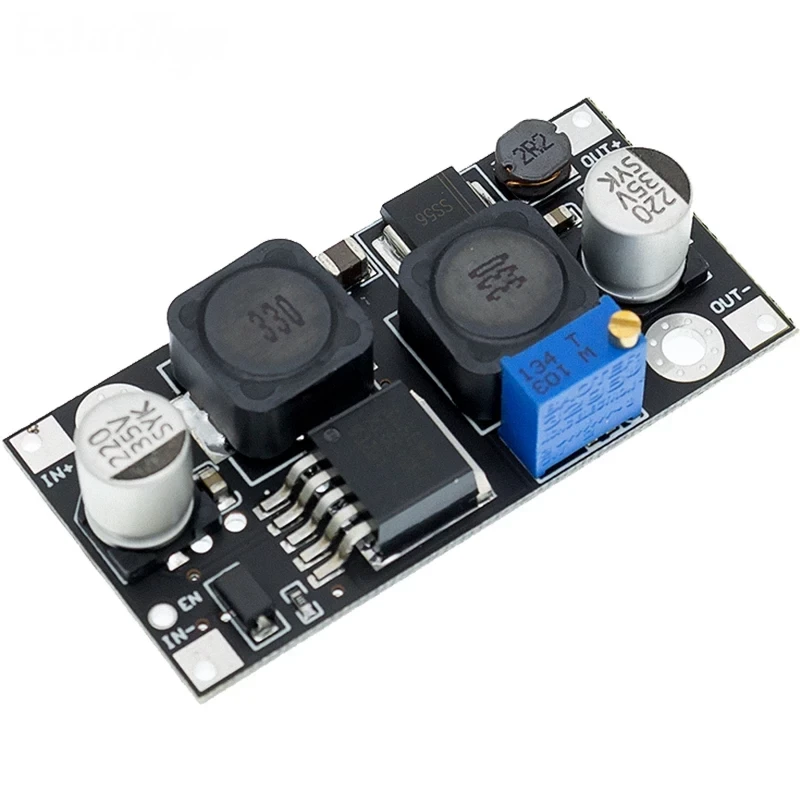

Підвищуючий-понижуючий стабілізатор регулятора напруги. XL6019 DC-DC 5-32 В/1.2-35 В

Підвищуючий-знижувальний регулятор перетворювач напруги 5-32 В/1.2-35 В

Характер модуля: неізольований модуль, що підвищує-знижує.
Вхідна напруга: 5-32 В
Вихідна напруга: плавне регулювання (1,2-35 В)
Вихідний струм: 1,5 А (МАКС.)
Вхідний струм: 4А (МАКС.)
Вихідна потужність: природне охолодження 20 Вт, за наявності радіатора 25 Вт (МАКС.)
Максимальна вихідна потужність = вхідна напруга * 4А * ефективність перетворення
Вихідна пульсація: вхід 12, вихід 24, 0,5 А, пульсація 30 МВ, смуга пропускання 20 м (тільки для довідки)
Робоча температура: промисловий клас (від -40°C до +85°C) (якщо температура навколишнього середовища перевищує 40°C, зменшіть споживану потужність або посиліть відведення тепла)
Підвищення температури при повному навантаженні: 45 ℃
Робоча частота: 400 кГц
Струм холостого ходу: типово 15 мА (від 5 до 12 В)
Швидкість регулювання навантаження: ±0,5%
Швидкість регулювання напруги: ±0,5%
Швидкість динамічного відгуку: 5% 200 мкс
Увімкнути порт керування: Так, високий рівень 1,4 В-VIN (ВКЛ), низький рівень 0–0,8 В (ВИМКН), високий рівень за замовчуванням
Захист від короткого замикання: ні (будь ласка, встановіть запобіжник або схему захисту на вході)
Захист від зворотного підключення: Ні, будь ласка, використовуйте нашу плату захисту від зворотного підключення або підключіть діод послідовно з входом.
Спосіб встановлення: прикручується (фіксований отвір 3 мм), 2 фіксовані отвори.
Спосіб підключення: пайка, після додавання контактів можна припаяти безпосередньо на друкованій платі.

Розміри: 48х25мм

У комплект поставки входять:

XL6019 Автоматичний підвищуюче-знижуючий модуль X1
