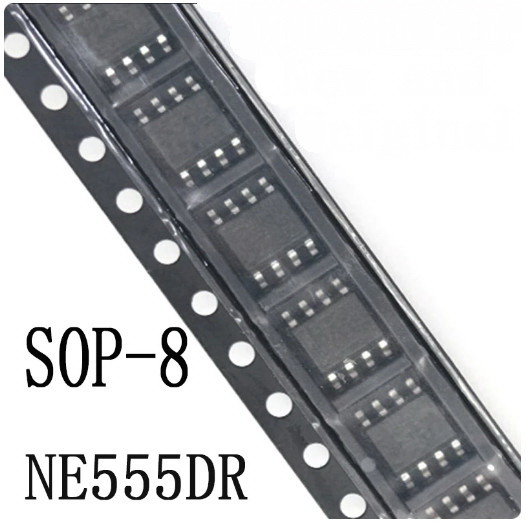

Мікросхема NE555DR в корпусі SOIC-8

Мікросхема NE555DR у корпусі SOIC-8 – універсальний таймер призначений для формування (генерування) одиночних або повторюваних імпульсів зі стабільними характеристиками в часі. Мікросхема таймера NE555 широко застосовується у технологіях побудови реле часу, генераторів, модульаторів, порогових пристроїв та інших функціональних вузлів електронної техніки.

Режими включення:

Моностабільний – при подачі сигналу на вхід нашої мікросхеми вона включається, генерує вихідний імпульс заданої довжини і вимикається, очікуючи вхідного імпульсу. Важливо, що після включення мікросхема не реагуватиме на нові сигнали. Довжину імпульсу можна розрахувати за такою формулою t=1.1*R*C. Меж за тривалістю імпульсів немає - як за мінімальною, так і максимальною тривалістю. Є деякі практичні обмеження, які можна обійти, але варто замислитись над тим, чи потрібно це і чи не простіше вибрати інше рішення. Отже, мінімальні значення, встановлені практичним чином R становить 10кОм, а С – 95пФ. Можна і менше, але при цьому схема почне поглинати багато електрики.

Нестабільний – у цьому режимі все досить просто. Керувати таймером не потрібно. Він все зробить сам - спочатку включиться, зачекає час t1, потім вимкнеться, зачекає час t2 і почне все заново. На виході у нас вийде паркан із високих та низьких станів. Частота з якою коливатиметься залежить від параметрів величин R1, R2 і C і визначається вона за формулою F = 1,44/((R1+R2)C). Протягом часу t1 = 0.693(R1+R2)C на виході буде високий рівень, а протягом 2 = 0.693R2C – низький.

Бістабільний – у цьому режимі наша мікросхема 555 використовується як вимикач. Натиснув одну кнопку – вихід увімкнувся, натиснув іншу – вимкнувся.

Характеристики:

• Тип логіки: TTL
• Тип корпусу: SOIC-8
• Напруга живлення: 4.5-15 В
• Струм споживання: 3 мА (5В)
• Вихід низк./вис.рівень: 0.3/3.3В при Vcc = 5В
• Макс. вихідний струм: 100 мА
• Тривалість фронту: 100 нс
• Робоча температура: 0 – 70 град.C

Детальну інформацію дивіться у даташиті.
