Міні підвищуючий стабілізатор регулятор напруги DC 5В/8В/9В/12В 1.5А
- Готово до відправки
- Код: 10025
24 ₴
- +380 (50) 080-48-84Анатолій
Багатофункціональний міні-буст-модуль - підвищуючий регульований перетворювач напруги DC-DC
Перетворює постійну напругу DC від 2.5 на постійне DC 5В/8В/9В/12В 1,5А
Вхідна напруга повинна бути меншою за вихідну.
Фіксована установка вихідної напруги 5В/8В/9В/12В
Працює у бік збільшення напруги.
Може використовуватися для заряджання приладів як драйвер для живлення світлодіодів при установці в автомобілях, гаражах і т.п.
Регулятор-стабілізатор напруги DС-DС
Основні параметри:
Вихідна напруга може бути встановлена на 5 В / 8 В / 9 В / 12 В, за замовчуванням 12 В
Діапазон вхідної напруги: 2,5 В ~ VOUT-0,5 В
Вихідна потужність: Візьмемо як приклад літієву батарею 3,7 В, вона може видавати 5 В 1,2 А, 8 В 0,7 А, 9 В 0,6 А, 12 В 0,5 А. Переконайтеся, що вхідний струм та вихідний струм не перевищують 1,5 А.
Опис налаштування напруги:

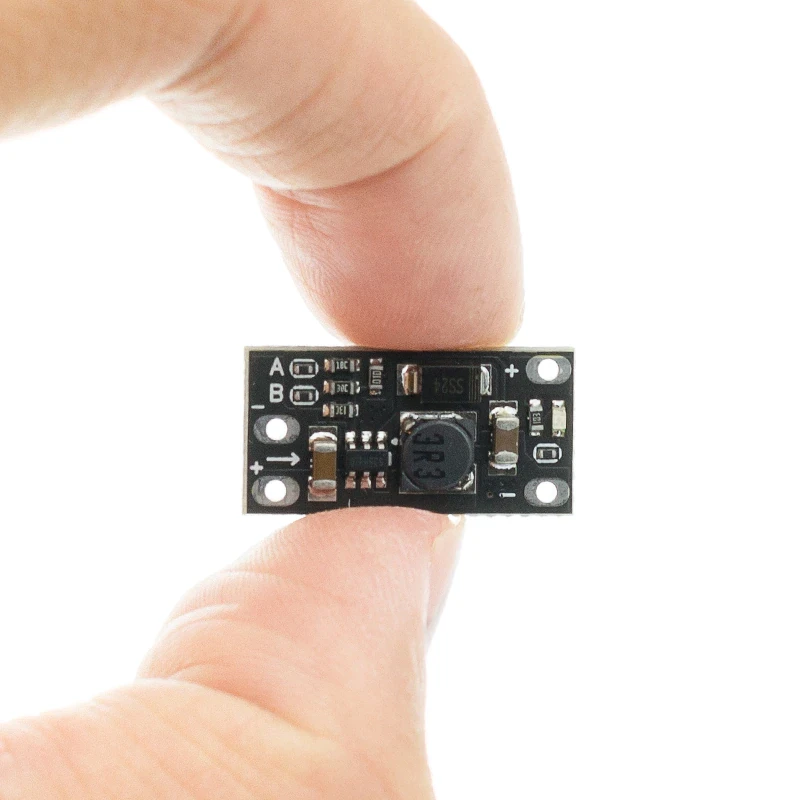

На лицьовій стороні друкованої плати видно літери A і B. Вихідну напругу можна змінити, використовуючи паяльник для увімкнення та вимкнення контактного майданчика. У наступній таблиці 0 означає, що контакт замкнутий, а 1 означає контакт розімкнутий.
A B VOUT
0 0 5V
0 1 8V
1 0 9V
1 1 12V
Також можна роз'єднати контакти поруч із світлодіодним індикатором, щоб вимкнути індикатор.
Розмір плати: 22×11×3,6 мм
| Основні | |
|---|---|
| Максимальна вхідна напруга | 12 В |
| Мінімальна вхідна напруга | 2.5 В |
| Вихідний струм, не більше | 1.5 А |
| Габаритні розміри | |
| Ширина | 22 мм |
| Довжина | 11 мм |
| Висота | 3.6 мм |
- Ціна: 24 ₴
