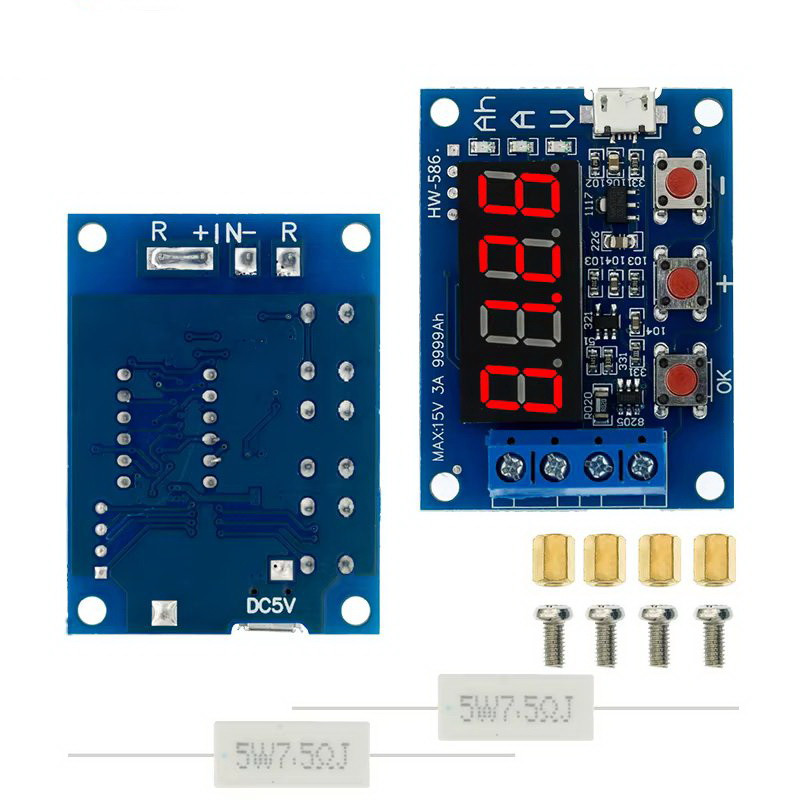

Тестер акумуляторів ZB2L3 зі світлодіодним цифровим дисплеєм, вимірювання опору, ємності та розряду літієвих акумуляторів 18650

Опис:
Тестер ємності акумуляторів ZB2L3 для розряду акумуляторів 18650 з зовнішнім навантаженням 1.2-12 В та іншими тестами.
Однофункціональний інструмент, що дає змогу контролювати навантаження й отримувати результати вимірювання розряду в режимі реального часу.
Максимальна підтримка 15 В 3 А у разі розряджання через напругу та струм розряджання, сам акумулятор не розряджається.
Максимальна статистика ємності: 9999 А·год (9999 000 мА·год).
Автоматичне визначення та розробка відповідної напруги закінчення акумулятора, також можливе ручне регулювання.
Характеристики:
Напруга живлення: 4.5-6 В постійного струму (роз'єм micro USB).
Робочий струм: менш ніж 70 мА.
Напруга розряду: 1.00-15.00В із роздільною здатністю 0,01 В.
Діапазон напруги закінчення: 0.5–11.0 В.
Підтримуваний струм: 3.0 А 0.001А. Роздільна здатність
Максимальна похибка вимірювання напруги: 1% + 0.02 В
Максимальна похибка вимірювання струму: 1.5% + - 0.008 А
Максимальний діапазон ємності акумулятора: 9999 А·год (1 А·год = 1000 мА·год). Якщо значення, що відбивається менше ніж 10 А·год X.XXX, як показано вище, можна збільшити значення до 10 А·год XX.XX тощо.
Розмір плати: 50 мм x 37мм
Готовий розмір: 50 мм x 37 мм x 17 мм (довжина x ширина x висота, максимальний розмір, включно з висотою мідної ніжки)
Інструкції:
1. Для першого тесту акумулятор має бути повністю заряджений.
2. Під'єднайте акумулятор, що перевіряється, позитивним полюсом до позитивного, негативним — до негативного. Не переплутуйте полярність (переплутування навантаження може пошкодити схему)! Навантаження під'єднується до позитивного та негативного виходу тестера, працюючи через джерело живлення micro USB (живлення від настільного комп'ютера або ноутбука через USB недоступне), потім вимірюється напруга акумулятора.
3. Для прямого запуску тесту досить одного натискання кнопки «ОК», і тестер автоматично випрацює відповідну кінцеву напругу для повного заряду акумулятора. Після завершення тесту індикатор почне блимати тричі. Штучна кінцева напруга необхідно виставляти тільки в стані зображення напруги акумулятора. Для зміни кінцевої напруги, починаючи з P, натисніть кнопки «+» або «-». Роздільна здатність напруги 0.1 В встановлюється після натискання кнопки «ОК» і запуску тестування.
4. Після початку тесту тестер контролює навантаження, ввімкнувши електронний перемикач. Ці тести показують, що процес вивільнить ємність (А·год), струм розряду (А) і напругу акумулятора (В) між колесом. Коли напруга акумулятора досягає встановленої напруги вимкнення, керування навантаженням вимикається. Тестер відтворює дані, що зображаються на дисплеї, у межах ємності (А·год) і вище, а відповідний індикатор швидко блимає. Тепер виводиться фактична ємність акумулятора. Натисніть кнопку «ОК», щоб зупинити миготіння, і дані зображатимуться стабільно. Натисніть кнопку «ОК», щоб повернутися у ввімкнений стан. Просто замініть акумулятор. Наступний розділ тіста...
Коди помилок та їх значення:
Err1: напруга акумулятора вища за 15 В
Err2: напруга акумулятора нижча за кінцеву напругу
Err3: акумулятор не може витримати навантаження або розряд через занадто великий опір лінії струму
Err4: перевантаження за струмом (тік перевищує 3,1 А)
Примітка: Використовуйте опір у процесі розряджання. Резистивне навантаження сильно нагрівається. Будь ласка, дотримуйтеся техніки безпеки! Ця схема вимірювання напруги спеціально розроблена для підвищення точності вимірювання постійного струму. Коли на клемах нічого не показується, невелика напруга не впливає на фактичне вимірювання. Під час замикання вхідних клем (абсолютний 0 В) буде відбиватися 0.

Спосіб застосування:

1. батарея, що тестується, має бути повністю заряджена.

2. Під'єднайте позитивний електрод тестованої батареї до позитивного вхідного електроду, а негативний електрод — до негативного вхідного електроду. Не під'єднуйте негативний електрод до навантаження, це може пошкодити ланцюг. Під'єднайте навантаження до позитивного та негативного вихідних клем тестера та подавайте живлення на порт micro USB тестера (живлення через USB від настільного комп'ютера або ноутбука недоступне). Напруга батареї зображається на дисплеї.

3. Для безпосереднього запуску тесту досить натиснути кнопку «OK». Тестер автоматично встановить відповідну напругу зупинки відповідно до повної напруги заряджання батареї. Дисплей блимне тричі перед початком тесту. Щоб вручну встановити напругу зупинки, натисніть кнопку «+» або «-» у режимі зображення напруги батареї. Напруга зупинки виводиться на початку P, а далі треба значення напруги з роздільною здатністю 0,1 В. Після налаштування натисніть «OK», щоб почати тест.

4. Після початку тесту тестер увімкне електронний ключ для керування навантаженням, і дані в процесі тесту будуть відбиватися між ємністю розряду (А·год), поточним струмом розряду (А) і напругою акумулятора (В). Коли напруга акумулятора досягає встановленої напруги зупинки, тестер вимикає вимикач навантаження, і на дисплеї виводиться ємність (А·год) і швидко блимає відповідний індикатор.
