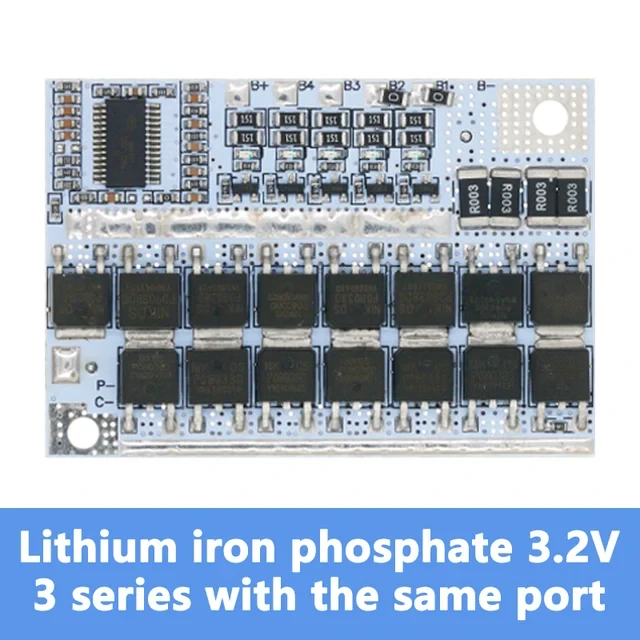

BMS 3S/12.6В 4S/16.8В 5S/21В 100A (3.2В) модуль зарядки LiFePO4 акумуляторів

BMS 3S/12.6В 4S/16.8В 5S/21В 100A (3.2В) модуль зарядки LiFePO4 акумуляторів

Застосовується при організації живлення від збірок 3S, 4S, 5S від високострумових літієвих LiFePO4 акумуляторів пристроїв 12-13В. Електричні шуруповерти, дрилі, електровикрутки тощо.

За замовчуванням прлата налаштована на використання в 3S збірках. Для застосування в 4S та 5S збірках необхідно видалити відповідну перемичку та підключити як показано на фото.

Параметри:

3S/12.6В 4S/16.8В 5S/21В 100A (3.2В)

модуль зарядки LiFePO4 акумуляторів 18650  (3.2В)
Напруга захисту від перезаряджання одноелементної батареї: 3.61–3.69 В
Захист від перезаряджання однояєчної батареї: Напруга відновлення: 3.5 В
Затримка захисту від перезаряджання: 500 мс
Напруга захисту від перерозряду одноосередкової батареї: 2.27-2.43 В
Захист від перезарядки Струм: 100А
Захист від перерозряду Струм: 100А
Затримка захисту від перерозряду: 100 мс
Захист від температури: Так
Відновлення захисту: ТАК
Поточний баланс: Так
Баланс ампер (струм): 60 мА
Точність вирівнювання напруги: 3,4 В
Докладніші характеристики на фото.

Інструкції з використання:

P-: Негативне навантаження B-: Негативна батарея C-: Негативний зарядний пристрій

1. користувач може вільно встановити 3 акумулятори, 4 акумулятори або 5 акумулятори, за замовчуванням – плата налаштована на використання 3 акумулятора. Якщо потрібні налаштування для 4S або 5S необхідно змінити налаштування плати шляхом видалення перемичок відповідно до нашого посібника з експлуатації.

2. Плата захисту підтримується струм розряду 60 А, струм зарядки 60 А, розряджання режим 80А, зарядний струм 60А.

Примітка:

Якщо безперервний струм перевищує 50 А або потрібна нижча теплотворна здатність, виконайте наведені нижче інструкції для зварювання мідного дроту.

Фактична операція:

Керівництво

Вихідний струм: гілка 80А; Той самий рот 60A

Примітка:

Заряджайте літієву батарею за допомогою зарядного пристрою для літієвої батареї, не використовуйте зарядний пристрій для свинцево-кислотної батареї.

Метод підключення 3-х послідовних портів (див. схему підключення 3-х послідовних портів)

1. Підключіть три акумуляторні блоки послідовно відповідно до методу підключення акумуляторів, вказаних на схемі підключення трьох послідовних портів.

2. Підключіть негативну клему зарядного пристрою до C-захисної плати та підключіть негативну клему навантаження до P-.

3. Підключіть позитивну клему зарядного пристрою та навантаження до позитивної клеми трирядної батареї.

4. Використовуйте три дроти для підключення позитивних клем трьох ланцюжків батарей до B+, B4 та B3 відповідно, звіряючись зі схемою підключення трирядного роз'єму.

5. Підключіть негативну клему триструнної батареї до B-, B1, B2 та B-короткого з'єднання.

6. Після того, як всі дроти підключені відповідно до схеми 3S з'єднання, перевірте їхню правильність і потім почніть їх використовувати.

7. Коли під час використання світиться індикатор на захисній платі, це означає, що відповідний акумуляторний блок знаходиться у збалансованому робочому стані (тобто акумулятор не збалансований).

Налаштування для використання 4S складання.

Крок 1: Спочатку видаліть опір-перемичку 0Q у «положенні 2» - дивіться фото

Крок 2: Змініть перемички-опір 0Q  як показано в положення 4 припаяйте коротке замикання (змінене положення компонента повинно бути таким же, як на схемі 4S) - дивіться фото.

Налаштування для використання 5S складання.

Крок 1: Спершу видаліть опір-перемичку 0Q у «положенні 1» - дивіться фото

Крок 2: Змініть перемички-опір 0Q  як показано в «положенні 4» припаяйте коротке замикання (змінене положення компонента має бути таким самим, як на схемі «5S») - дивіться фото.
