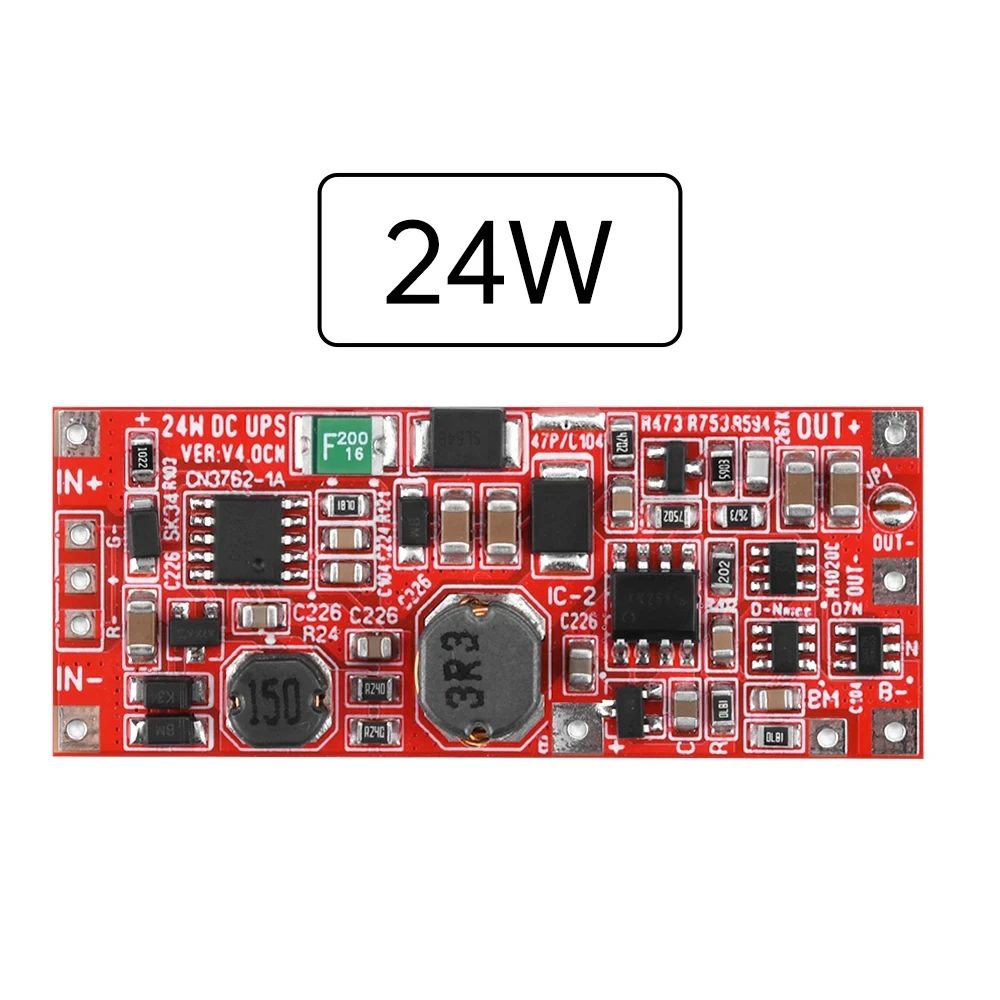

Електронний модуль автоматичного перемикання аварійного живлення DC12/15В 24Вт ДБЖ (UPS)

Модуль джерела безперебійного живлення 24 Вт постійного струму, материнська плата, що підтримує мережу пристроїв 12 В 15 В із захистом

Функції:
1. Материнська плата ДБЖ постійного струму розрахована на зарядку потужністю 24 Вт та струмом близько 1 А.
2. З індикаторними лампами та зовнішніми двоколірними світлодіодними індикаторами;
3. Підтримує кілька методів заряджання, включаючи триступінчасту зарядку постійним струмом та постійною напругою;
4. Багатофункціональний, підтримує функції заряджання, підвищення заряду батареї, перемикання та захисту від перерозряду;
5. Компактний зовнішній вигляд підходить для різних сценаріїв, не займаючи місця.

Параметри:
Стиль 1: стандартне видання
Колір червоний
Вхідна напруга: 12 В постійного струму/15 В постійного струму
Вихідна напруга: 12 В постійного струму/15 В постійного струму
Потужність продукту: номінальна 24 Вт
Струм зарядки: близько 1А
Застосовні батареї: літієві батареї 7,4-8,4 Ст.
Потужність без навантаження: 0,2-0,3 мА <0,5 мА
Світловий індикатор: зовнішній двоколірний світлодіодний індикатор
Характеристики продукту: заряджання + підвищення заряду батареї + перемикання + захист від розрядки
Робоча напруга: режим за замовчуванням 12 В/вхідний струм має бути ≥ 3 А.
Місткість акумулятора: повільна зарядка на 4-6 Ач, швидка зарядка на 4-12 Ач.
Напруга зарядки: діапазон напруги 8,2-8,4 (загалом 8,3 В)
Напруга розряду: коли напруга акумулятора нижче 6,0–6,4 В, вона автоматично вимикається.
Втрати шляху: FUSE і SS54 мають втрати приблизно 0,4–0,6 У.
Тип батареї: літієва батарея 7,4-8,4 В/підтримує 18650
Метод заряджання: триступінчастий заряд струменевим струмом/постійним струмом/постійною напругою.
Струм заряджання: режим швидкого заряджання приблизно 0,9–1 А. Струм заряджання
Поріг перемикання: коли напруга IN падає на 0,8 В, перейдіть на живлення від батареї.
Розмір: 50 мм * 20 мм (± 0,5 мм)
Діапазон ємності акумулятора, що підтримується: повільна зарядка 4–6 Ач, швидка зарядка 4–12 Ач, максимальна ємність 7,4 В, 15 Ач.
*Ця версія зарядного чіпа не має обмеження ємності акумулятора. Коли якість батареї хороша, можна спробувати використовувати режим швидкої зарядки на 20-30 Ач.

Функції захисту та запобіжні заходи:
Захист входу: вхідний інтерфейс IN має функцію зворотного захисту.
Захист акумулятора: інтерфейс акумулятора, захист від розряду + захист від короткого замикання
Захист від заряджання: увімкніть режим безперервної зарядки, коли акумулятор перебуває під напругою.
Вимкніть живлення: не підключайтеся до джерел живлення, що заважають або нестабільно.
Захист виходу: вихідний інтерфейс має функцію захисту від короткого замикання.
Захист світлодіодів: зовнішній світлодіод, дроти не повинні торкатися джерела живлення
Захист чіпа: вимкніть або перезапустіть чіп, коли він перевищить 120 градусів за Цельсієм.
Вимкнене навантаження: Забороняється підключати двигун або електромагнітні навантаження.
Увага: кабель акумулятора повинен бути товстим, інакше можуть виникнути перешкоди або недостатня вихідна потужність.
Нагадування: правильний процес складання повинен бути наступним: спочатку перевірте материнську плату, щоб забезпечити її правильне транспортування, потім припаяйте кабелі світлодіода та живлення на обох кінцях, нарешті припаяйте кабель акумулятора та підключіть його до акумулятора, а потім проведіть тест при включенні живлення!
Примітка для початківців: потужність зовнішнього джерела живлення повинна бути більшою (потужність навантаження + потужність заряджання).
Щодо потужності:

Наприклад, при повній зарядці акумулятора можна використовувати лише протягом декількох хвилин або десятків хвилин, але цю потужність не можна використовувати протягом тривалого часу! Якщо у вас немає зовнішнього вентилятора з регульованою температурою для охолодження материнської плати, то вона може безперервно навантажувати потужність 24 Вт протягом тривалого часу з гарним розсіюванням тепла.

Пакет включає:
Модуль Х1
