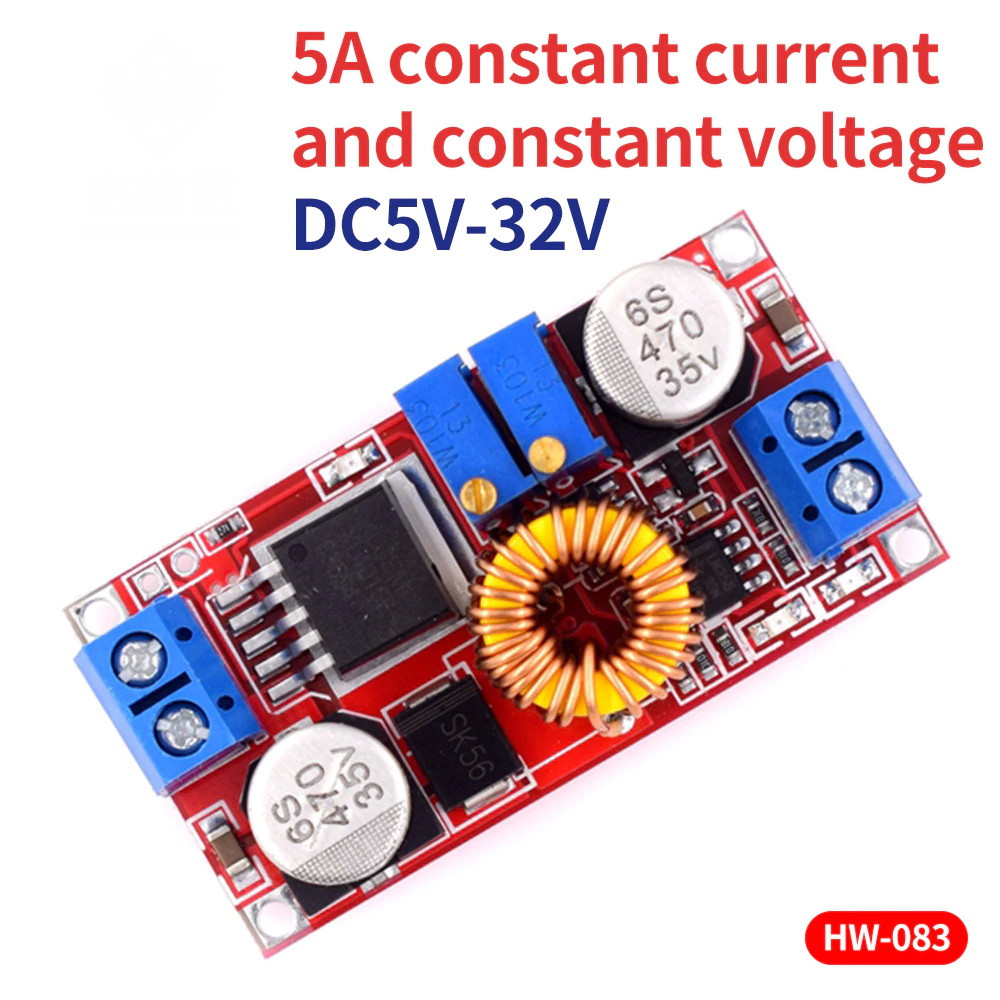

Регулятор напруги — знижувальний стабілізатор XL4015 5A DC-DC 5-32V до 0.8-30V

XL4015 5A DC-DC 5-32 В до 0,8-30 В CC/CV плата для заряджання літій-іонних акумуляторів, драйвер живлення світлодіодів.

Підтримує стабільну вихідну напругу та обмежує вихідний струм у діапазоні вхідної напруги. Чудово підходить для загального перетворення напруги, заряджання акумуляторів, живлення світлодіодів, автомобільної електроніки, мікроконтролерів та електронних проєктів.
Вхідна напруга: 5-32 В пост. струм, вихідна напруга: 0,8-30 В пост. струм, максимальне навантаження: 75 Вт/5 А пікова, 50 Вт/3,5 Атривала (залежно від того, що менше, ампер або ватів)
Ефективність перетворення: до 95% (результат нашого тіста: 24В-12В1А: 92,7%)
Вхідна напруга має бути як мінімум на 1 В більше, ніж вихідна напруга. Подавання напруги зворотної полярності на вхід або вихід може пошкодити модуль. Для функції обмеження струму потрібна вхідна напруга не менш ніж 5,6 В.

Характер модуля: неізольований знижувальний модуль
Метод випрямлення: несинхронне випрямлення
Вхідна напруга: 5 В-32 В
Вихідна напруга: 0,8-30 В
Вихідний струм: регульований до 5 А
Ефективність перетворення: 95% (висока)
Частота перемикання: 300 кГц
Пульсація на виході: 50 мВ (великий), смуга пропускання 20 м
Швидкість регулювання навантаження: ± 0,5%
Швидкість регулювання напруги: ± 2,5%
Робоча температура: від -40 °C до +85 °C
Розмір: 51*26,3*14 (довжина * ширина* висота) (мм)

Працює в бік зменшення напруги.

Не можна використовувати як підсилювач напруги.

Може використовуватися для заряджання приладів як драйвер для живлення світлодіодів під час встановлення в автомобілях, гаражах тощо.

Регулятор стабілізатор напруги DС-DС

Властивість модуля:

Використовується LM2596 або LM2596S

Вхідна напруга: 3 В-40 В

Вихідна напруга: 1.3 В-35 В

Вихідний струм: Номінальний 2А, максимальний 3A (потрібно додатковий радіатор)

Ефективність перетворення: 92%

Частота перемикання: 65 кГц

Регулювання напруги: ± 2.5%

Робоча температура: від - 40 °C до 85 °C

Розмір: 43 х 21 х 14 мм.

Функції

★ Цей модуль являє собою регульований знижувальний модуль, а вихідну напругу можна змінити, відрегулювавши синій регульований резистор на модулі. Різниця вхідної та вихідної напруги становить 1 В, а невелика напруга може видавати 0,8 В.
★ IN- (вхід негативний), IN+ (вхід позитивний), OUT- (вихід негативний) і OUT+ (вихід позитивний), зазначені на модулі, мають бути правильно під'єднані, інакше модуль може бути пошкоджений.
★ Спосіб заряджання літієвого акумулятора:
1. Визначте плавальну напругу та струм заряджання потрібної вам акумуляторної батареї, а також вхідну напругу модуля;
2. Відрегулюйте потенціометр постійної напруги, щоб відрегулювати вихідну напругу приблизно до 5 В.
3. Виміряйте вихідний струм короткого замикання за допомогою струмового блока мультиметра на 10 А та відрегулюйте потенціометр постійного струму, щоб вихідний струм досяг заданого значення зарядного струму;
4. Струм заряджання за замовчуванням для лампи заряджання 0,1 раза перевищує струм заряджання (значення постійного струму).
5. Відрегулюйте потенціометр постійної напруги, щоб вихідна напруга досягла плавального напруження;
6. Під'єднайте акумулятор і спробуйте зарядити.
(Шаги 1, 2, 3, 4 і 5 призначені для під'єднання входу модуля до джерела живлення, а вихід не під'єднується до акумулятора без навантаження.)

★ Світлодіодний драйвер постійного струму Як використовувати:
1. Визначте робочий струм і високу робочу напругу, необхідні для керування світлодіодом;
2. Відрегулюйте потенціометр постійної напруги, щоб відрегулювати вихідну напругу приблизно до 5 В.
3. Виміряйте вихідний струм короткого замикання за допомогою струмового блока мультиметра на 10 А та відрегулюйте потенціометр постійного струму, щоб вихідний струм досяг заданого робочого струму світлодіода;
4. Відрегулюйте потенціометр постійної напруги, щоб вихідна напруга досягла високої робочої напруги світлодіода;
5. Під'єднайте світлодіод і перевірте.
(Шаги 1, 2, 3 і 4 призначені для під'єднання входу модуля до джерела живлення, а вихід не під'єднується до світлодіода без навантаження.)
