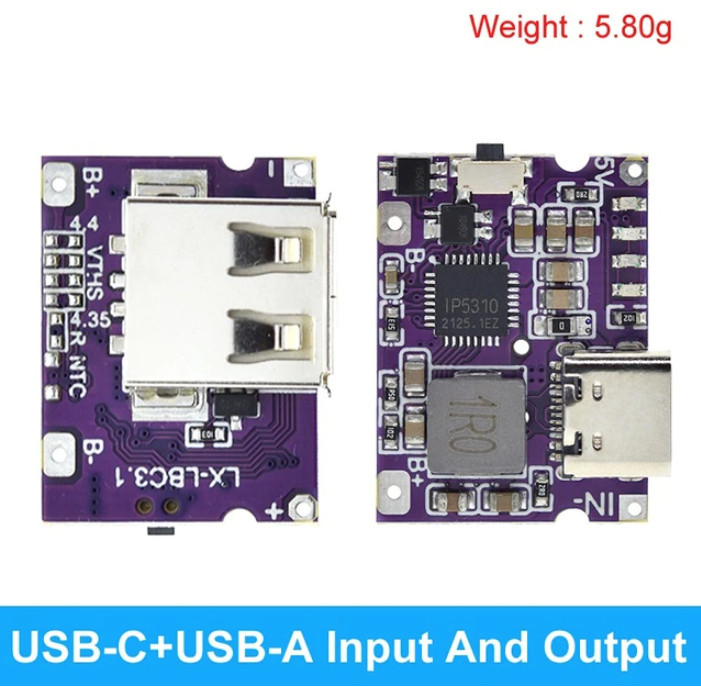

Зарядний пристрій Power Bank Повербанк DC 5 В 3.1 А для літієвих акумуляторів

Електронний модуль для ремонту або виготовлення Повербанку Power Bank з використанням роз'єму Type C як для заряджання Повербанку так і для заряджання телефону.

Заряд акумуляторів відбувається підключенням кабелю Type C або USB A 5В

Для заряджання Вашого пристрою (смартфону) підключається кабель до виходу Type C або USB A на платі.

Захист акумуляторів від перезаряджання.

Індикатор заряду-розряду.

Опис продукту:

• Посилений вихід 3,1 А
• Ретельно розроблений невеликий та повноцінний дизайн з двома портами Type-C+USB практичний та простий у використанні.
• Вихід синхронного перетворення, що підвищує 3.1 А
• Заряджання перемикача синхронізації клеми акумулятора 3А
• Підвищена ефективність до 93%
• 4 світлодіодний дисплей заряду
• Автоматичне визначення підключення та вимкнення телефону
• Двічі клацніть, щоб закрити висновок, і натисніть, щоб відкрити висновок.
• TYPE-C підтримує однопортове введення та виведення
• Мобільний телефон заряджається поточним інтелектуальним розпізнаванням DCP
• Інтелектуальна ідентифікація навантаження в автоматичному режимі очікування
• Захист від перевантаження по струму, перенапруги та короткого замикання на виході
• Захист від вхідної перенапруги, перезаряджання, перерозрядження та захист від перевантаження по струму.
• Напруга відключення заряду (4,2 В / 4,35 В) плюс або мінус 0,5 % струм заряду: 2,4 А плюс або мінус 5 %
• Вихідна напруга бустера: 5 В ~ 5,15 В (компенсація втрат у лінії)
• Пульсації вихідної напруги бустера: 100 мВ
• Вихідний струм бустера: 3.1 А
• Робоча температура: від -40°С до +85°С

Розмір: 26 х 19 мм.

ІНСТРУКЦІЯ

1. Використовуйте мультиметр для вимірювання напруги підготовленої батареї і переконайтеся, що напруга батареї знаходиться в межах 3,0-4,2 В. Якщо напруга вище або нижче за цей діапазон, батарея може вийти з ладу або не застосовується до типу батареї.

2. Переконавшись, що акумулятор справний, добре подбайте про статичний захист, підготуйте товсті дроти для зварювання, зверніть увагу на позитивний та негативний електроди.

3. Зарядку можна підключити через інтерфейс Type-C або до 5 В інтерфейсу.

Примітка

Акумулятори можна підключати лише паралельно (кількість паралельних підключень не обмежена), а не послідовно. Якщо з'єднати їх послідовно, материнська плата згорить.

Провід, підключений до зовнішнього акумулятора материнської плати, повинен пропускати струм більше 6А. На 0,9 мм2 слід використовувати мідний провід, а на 1,5 мм2 звичайний провід. Не обов'язково бути надто товстим, але й надто тонким він не повинен бути. Занадто тонкий може призвести до потенційної загрози безпеці. (Оскільки струм клеми акумулятора дуже високий)

Материнська плата має власний чіп захисту, тому не потрібно додавати плату захисту для акумулятора. Якщо ваша захисна плата не може пропускати струм більше 6 А, видаліть захисну плату, якщо вона є, та підключіть акумулятор безпосередньо до нашої материнської плати. (Оскільки вбудований пристрій зазвичай не може мати надмірний струм, він буде захищений, якщо вихідна потужність велика)

Як акумулятор використовується 3,7 В/4,2 В 18650/полімерний/потрійний літієвий акумулятор. Декілька 18650 можуть бути підключені паралельно, але залізо-літієва батарея, одноразова суха батарея, нікель-воднева батарея, свинцево-кислотна батарея, нікелева батарея і т. д. не можуть використовуватися. Акумулятор не можна послідовно підключати.
