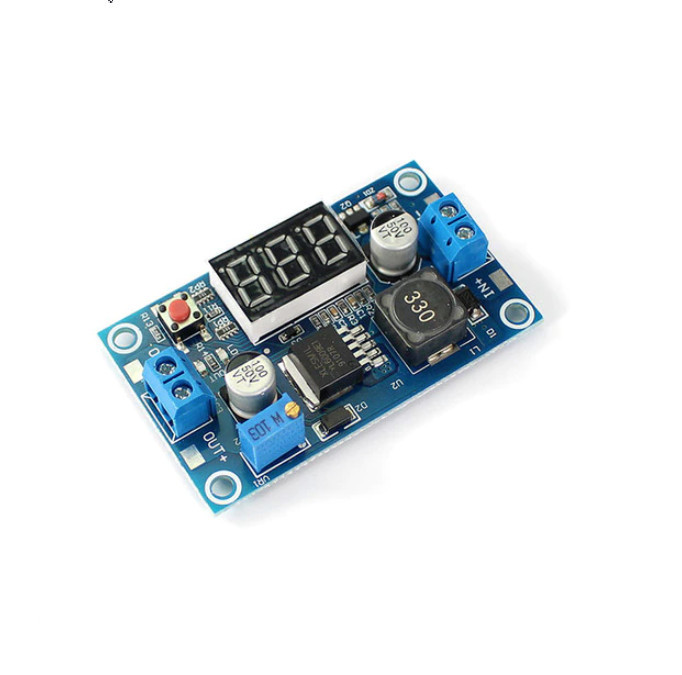

Підвищуючий стабілізатор регулятора напруги з вольтметром XL6009 DC-DC 3-32 до 5 - 40 В

Електронний модуль - підвищуючий регульований перетворювач напруги DC-DC

Перетворює постійну напругу DC 3-32 В постійне DC 5 - 40 В

Регулювання напруги в межах 5 - 40 В

Працює у бік збільшення напруги.

Може використовуватися для заряджання приладів як драйвер для живлення світлодіодів при установці в автомобілях, гаражах і т.п.

Опис функції кнопки:

При кожному натисканні кнопки напруга, що відображається на цифровій трубці, перемикається між вхідною та вихідною напругою. В той же час світлодіод входу та індикатор виходу на платі також перемикаються.
Натисніть і утримуйте протягом 2 секунд, щоб вимкнути цифрову трубку.
Опис параметра:
● Надширока вхідна напруга 3 В ~ 32 В (підйом нижче 5 В працює нормально, але цифрова трубка не працює), найкращий діапазон робочої напруги становить 5 ~ 32 В;
● Надширока вихідна напруга 5В~40В;
● Вбудований високоефективний MOSFET-перемикач на 4 А з ефективністю до 94%; (Струм LM2577 всього 3А)
● Надвисока частота перемикання становить 400 кГц, що дозволяє досягти дуже хороших результатів із фільтруючими конденсаторами малої ємності, з меншою пульсацією та меншим об'ємом. (Частота LM2577 всього 50 кГц)
● З індикатором відображення входу та індикатором виходу індикатор IN горить, коли цифрова трубка відображає вхідну напругу, а індикатор OUT горить, коли цифрова трубка відображає вихідну напругу.

Технічний параметр:

Характер модуля: неізольований буст (BOOST)
Метод випрямлення: асинхронне випрямлення
Вхідний струм: 4 А (), 18 мА без навантаження (вхід 5 В, вихід 8 В, холостий хід менше 18 мА. Чим вище напруга, тим більше струм холостого ходу.)
Ефективність перетворення: 94% (що більша різниця тисків, тим нижча ефективність)
Частота перемикання: 400 кГц
Вихідна пульсація: 50 мВ (чим вище напруга, тим більше струм, тим більша пульсація)
Регулювання навантаження: ±0,5%
Швидкість регулювання напруги: ±0,5%
Робоча температура: -40℃~ +85℃
Розміри: 65 мм * 39 мм * 14 мм (Д * Ш * В)

Зразок порівняння тестів:

Вхід 5 В Вихід 12 В 0,8 А 9,6 Вт
Вхід 7,4 В Вихід 12 В 1,5 А 18 Вт
Вхід 12В Вихід 15В 2А 30Вт
Вхід 12В Вихід 16В 2А 32Вт
Вхід 12 В Вихід 18 В 1,6 А 28,8 Вт
Вхід 12 В Вихід 19 В 1,5 А 28,5 Вт
Вхід 12 В Вихід 24 В 1 А 24 Вт
Вхід 3 В Вихід 12 В 0,4 А 4,8 Вт

Галузь застосування:

Цей модуль можна використовувати в області підвищення напруги, де вихідна напруга вище, ніж вхідна напруга, наприклад, акумулятори, силові трансформатори, регульовані джерела живлення DIY, блоки живлення для автомобільних ноутбуків 24 В, що знижують промислове обладнання, від 9 до 12 В, 12 В до 18В, від 18В до 24В і т.д.

У комплект входить:
1 шт. XL6009 модуль
